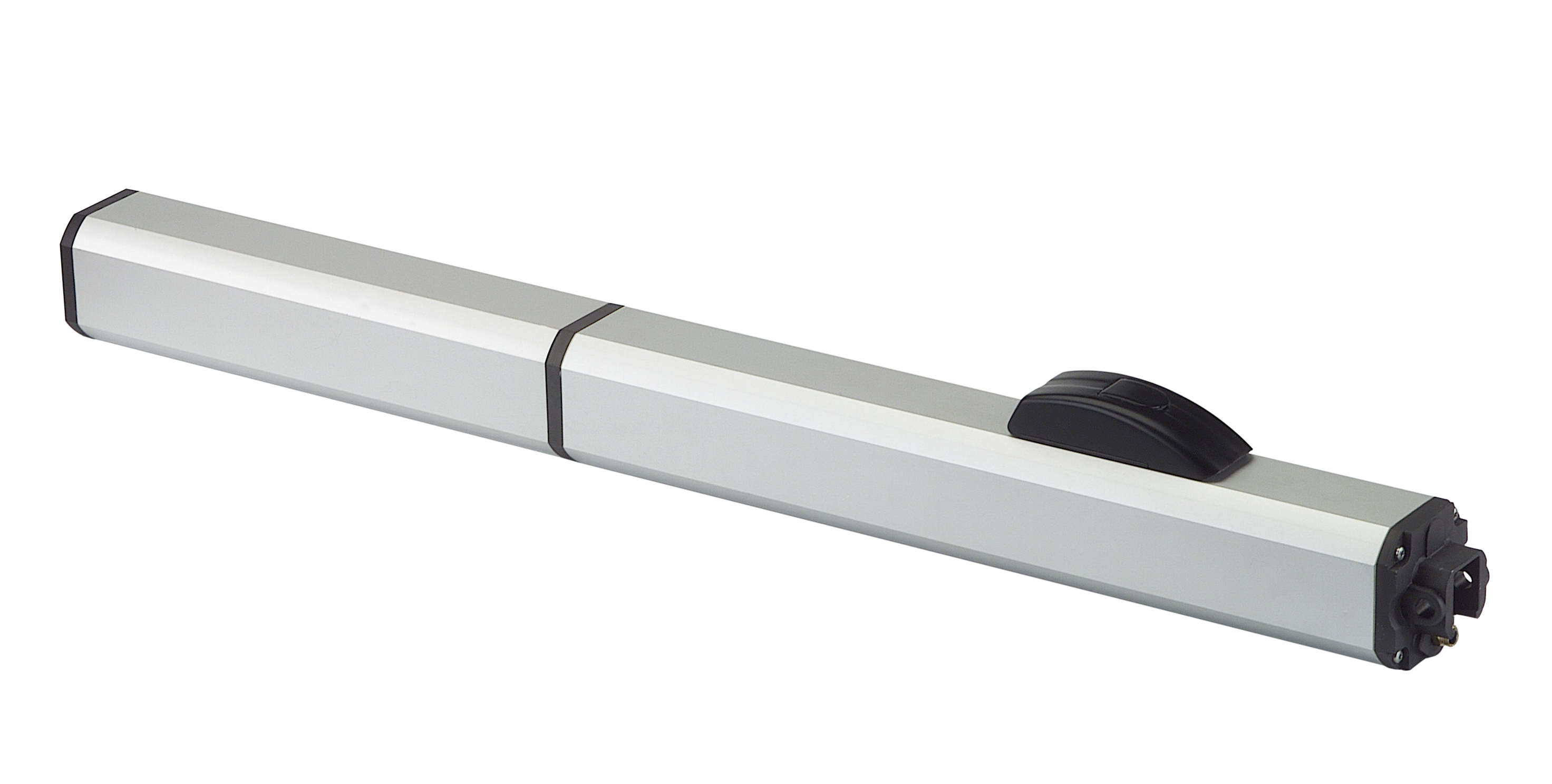

Elektrohydraulischer Drehtor-Antrieb 400

• max. Flügelbreite 2,2 – 7 m
• Gewerblicher Bereich
• Extrem geräuscharmer Betrieb.
• Hochwertige, verschleißfeste Hydraulik.
• Sehr große Flügel automatisierbar.
• Hinderniserkennung über SAFEcoder.

Technische Daten:

• Flügelbreite
  • 400 CBC: 2,20m
  • 400 SB: 4,0m
  • 400 SBS: 7,0m
  • 400 CBAC: 2,20m
  • 400 CBACR: 2,20m
  • 400 CBAC lang: 2,20m
  • 400 SB lang: 2,50m
  • 400 SBS lang: 7,0m
• Blockierung
  • 400 CBC: Geschl.
  • 400 SB: Ohne
  • 400 SBS: Ohne
  • 400 CBAC: in Offen- und Geschlossenstellung
  • 400 CBACR: in Offen- und Geschlossenstellung
  • 400 CBAC lang: in Offen- und Geschlossenstellung
  • 400 SB lang: Ohne
  • 400 SBS lang: 7,0m
• Kraftübertragung
  • Elektrohydraulischer Antrieb mit Elektromotor 1400 Upm, hydraulikeinheit, Krafteinstellventile, By-Pass Notentriegelung, Zylinder und Kolbenstange. Notentriegelung über versperrbares Entriegelungsschloss.
• Schubkraft einstellbar
  • 400 CBC: max. 620 kg
  • 400 SB: max. 620 kg
  • 400 SBS: max. 775 kg
  • 400 CBAC: max. 620 kg
  • 400 CBACR: max. 465 kg
  • 400 CBAC lang: max. 465 kg
  • 400 SB lang: max. 465 kg
  • 400 SBS lang: max. 775 kg
• Öffnungszeit für 90°
  • 400 CBC: ca. 27 s
  • 400 SB: ca. 27 s
  • 400 SBS: ca. 36 s
  • 400 CBAC: ca. 27 s
  • 400 CBACR: ca. 18 s
  • 400 CBAC lang: ca. 26 s
  • 400 SB lang: ca. 26 s
  • 400 SBS lang: ca. 50 s
• Endlagen
  • Anschläge in den Torendlagen erforderlich.

Datenblatt Drehtor-Antrieb 400:

Im Lieferumfang enthalten:

400 Lieferumfang: ein elektrohydraulischer Antrieb mit Blockierung im geschlossenen Zustand (400 CBC), ohne Blockierung (400 SB und SB LN), ohne Blockierung bei schweren oder verkleideten Toren (400 SBS und SBS LN), ein elektrohydraulischer Antrieb mit Blockierung in offenem/geschlossenem Zustand (400 CBAC und CBAC LN), ein elektrohydraulischer Antrieb mit Blockierung im offenen und geschlossenen Zustand und höherer Laufgeschwindigkeit (400 CBACR), Installationszubehör, ein Entriegelungsschlüssel, ein Anlaufkondensator 8μF 400V.

Von einem Antrieb mit Blockierung wird abgeraten, wenn die Notentriegelung nicht zugänglich ist (verkleidete Torflügel oder kein anderer Zugang zum Grundstück).
